自50年代中期,散貨抓斗就已在我國較大規模地應用于散貨的裝卸作業。經過近40年的進一步發展,抓斗的使用范圍已經遍及了我國交通運輸和廠礦企業等國民經濟的各個部門。在此期間,我國有關專家和技術人員通過大量的實驗研究和嚴密的理論分析,結合豐富的制造和使用經驗,不但提出了符合抓斗實際工作情況的設計計算方法,而且在改進抓斗結構、材料的使用和制造工藝等方面也做出了令人注目的成績。

長撐桿雙顆板抓斗、長撐桿多顆櫥司步抓斗、剪式和半剪式抓斗都已形成了適應于不同散貨種類和不同起重機械的抓斗系列。應該講,目前我國的長撐桿雙顆抓斗已具有很高的水平。然而應當承認,廢鋼抓斗的研制工作在我國起步較晚。初六瓣荷花抓斗在冶金行業用于裝卸礦石和鋼錠,后來又出現了電磁吸盤。 這兩種裝卸屬具在近幾年的廢鋼裝卸中也是常用的。但因?yàn)楹苫ㄗザ返?個領板同步動作,對形狀和大小不一,且雜亂無章地疊加在一起的廢鋼鐵進行裝卸,往往因?yàn)槟硨︻w板夾住大塊物料而使其余顆板不能繼續閉合,導致小塊物料泄漏和充填不佳,裝卸效率較低。電磁吸盤又因?yàn)槠浜哪芫薮蠖蕵O低而不為港口所歡迎。隨著我國鋼鐵工業的飛速發展,廢鋼鐵的運輸和裝卸作業越來越多,對節能型廢鋼抓斗的需求越來越迫切,于是有關專家和技術人員經過潛心研究和探索,終于在上海港出現了在下承梁上開導向槽,從而實現顆板異步動作的無動力六瓣異步廢鋼抓斗,開辟了異步抓斗的先河。近幾年又相繼出現了與其原理相類似的衍變型異步抓斗。為了了解目前我國廢鋼抓斗的現狀,近我們對沿海幾個主要港口作了初步的調查。調查中發現目前已經投人使用的異步抓斗,下面就這2種抓斗的結構特點和動作原理分別作一些粗略的介紹。

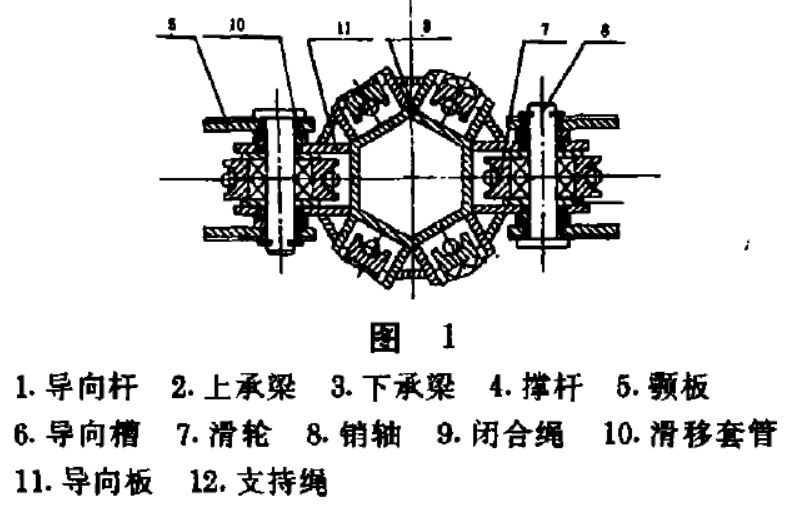

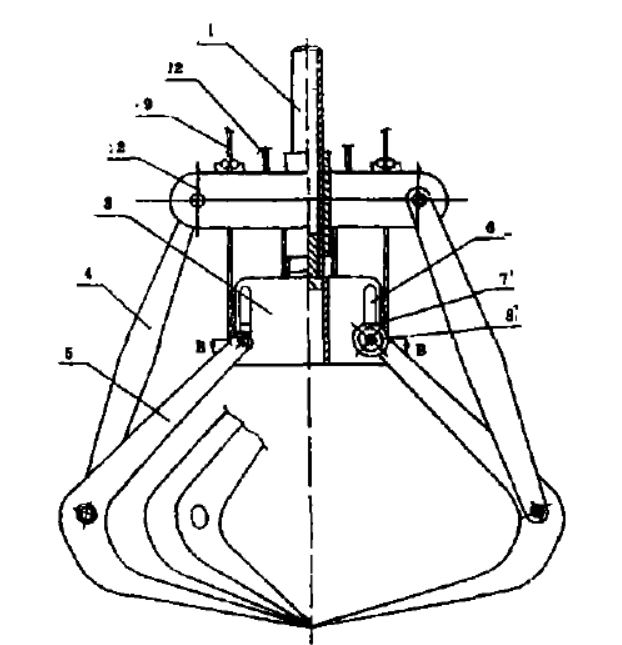

圖1為在中梁上開有導向槽的六瓣異步抓斗。其結構特點是:抓斗的下承梁(3)被設計成一對支撐架的形式,在支撐架上沿圓周方向相對于每一對顆板焊有一對導向板(11),導向板上開有導向槽(6),在顆板(5)的上端裝有滑輪(7),兩個滑動套管(10)和滑輪(7)共同裝于銷軸(8)上,套管裝于滑輪兩側的導向槽內。當依次繞過閉合滑輪的閉合繩升降時,滑輪(7)既能繞銷軸(8)轉動,又能隨套管沿導向槽上下移動。當各對顆板所夾持的廢鋼的形狀和大小不同時,便使各對顆板閉合的程度不同,夾持大塊廢鋼的顆板,由于大塊物料的支撐則不再閉合,其余顆板可繼續閉合,顆板之間的運動即出現有異步現象,直至各個顆板都夾緊物料為止。此時各顆板滑輪在導向槽內的位置也就高低不同。為了防止抓斗下承梁在閉合過程中傾斜,在下承梁還裝有導向桿(1),導向桿上的導軌穿過上承梁上的導向孔導向,導向的結果還防止了閉合繩松弛時從滑輪繩槽中脫出。此抓斗一經發明,立即引起國內各港口和有關專家的普遍興趣。它緊湊的結構、美觀的外形和較好的抓取性能,特別是在下承梁上開導向槽和顆板上裝閉合滑輪來實現各顆板異步動作的設計,顯示了其巧妙的構思。但它也有不足之處:為保證抓斗結構緊湊并有較大的閉合力矩,閉合滑輪都設計得比較小,使閉合繩彎曲程度較大,這種結構導致了抓斗的倍率大,從而加速了鋼繩的損壞。更主要的是,由于下承梁部分的空間位置有限,導向板(11)難以設計得很剛,而且還要在其上開導向槽,這就導致了其強度不足,在使用過程中,往往在此處發生破裂等故障,因此影響了這種異步抓斗的進一步推廣。

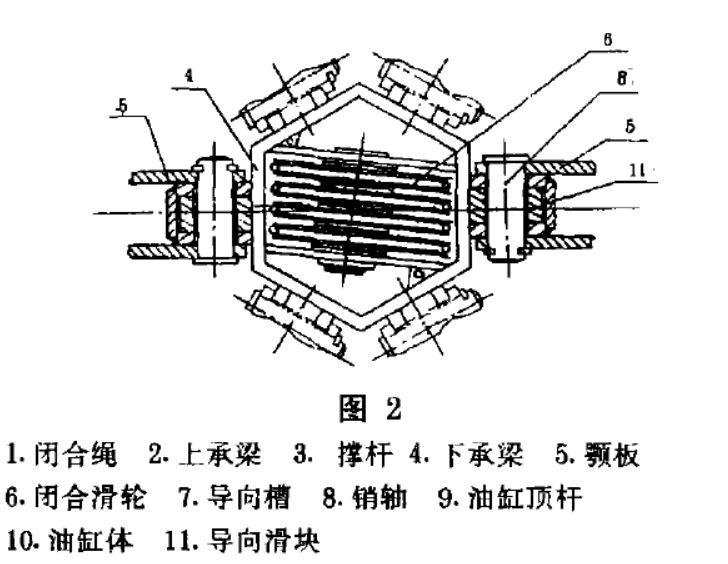

圖2為液壓無動力異步動作廢鋼抓斗。其原理與如上所述異步抓斗相似,但是由于該抓斗采用無動力液壓缸自動平衡系統代替閉合滑輪組來實現各顆板的異步動作,因此它基本上避免了上述異步抓斗的各利不足。其結構特點是:下承梁(4)也設計成一個支承架的形式,在支架的圓周方向相對于每一個顆板也焊有一對導向板,導向板上開有導向槽(7),顆板(5)的上端通過銷軸(8)與導向板連接。這些結構與上述廢鋼抓斗一樣,所不同的是:銷軸(8)上不是裝設閉合滑輪,而是裝有導向滑塊(11),滑塊可隨銷軸(8)在導向槽內上下移動。



通過對目前我國港口使用的幾種異步抓斗的分析和比較,不難看出,不管是哪一種抓斗,都有它的長處和不足,但綜合分析而論,我們認為液壓異步抓斗的優點更多一些,主要是實現異步動作部位的結構較緊湊,而對抓斗的整體強度和剛度影響不大,抓斗使用壽命長。

我廠在異步抓斗(廢鋼抓斗)的研究方面,也下了一番功夫。1993年我們設計了一種四爪，五爪甚至六爪抓斗,其主導思想是:在抓斗的自重、倍率等各種參數不變的情況下,四瓣抓斗和六瓣抓斗相比分?jǐn)傇谒陌曜ザ访總€斗瓣之上的挖取力更大,抓取效果相對比較理想,而在同樣自重的情況下,四瓣抓斗比六瓣抓斗的強度和剛度要好。方案出來之后很快得到了有關用戶的認可。
